拼板機是生產細木工板（大芯板）的主要設備之一，它主要是將小徑原木、旋切木芯、制材板皮等原料制成的規格板條，經過排板、涂膠、擠壓、加熱等工序制成整幅面的實芯板的設備，拼板機主要由液壓系統、氣動系統等組成。
工作原理:
利用穩壓管的齊納擊穿特性，可以得到頻率達數百兆赫的高頻信號，其電路如圖所示。從輸出端V01取出的信號是單一頻率信號，可以用來調準調諧回路中的諧振頻率。從輸出V02取出的信號是廣譜高頻信號，可以進行超外差式收音機中輸入諧振電路和本振調諧電路之間的統調。發生器的頻率范圍為 l00kHz～27MHz，共分五個頻段100kHz～300kHz～lMHz～3MHz～9MHz～27MHz。信號發生器的輸出電壓約為9mV。線圈Ll～L5繞制在具有微調磁芯的骨架上，Ll～L3用Φ0．1mm的漆包線，L4、L5用Φ0．2mm的漆包線。Ll～L5的匝數為270+270，260，80，30和10匝。組裝完成后用標準信號發生器校準一下，并在可變電容器C3的旋鈕上作出頻率刻度。調節電位器RP使輸出高頻信號最強。電路中采用的穩壓管無特別要求，只是電源電壓應比穩壓值高一些，以保證穩壓管工作于特性曲線的拐點上。
高頻拼板機:

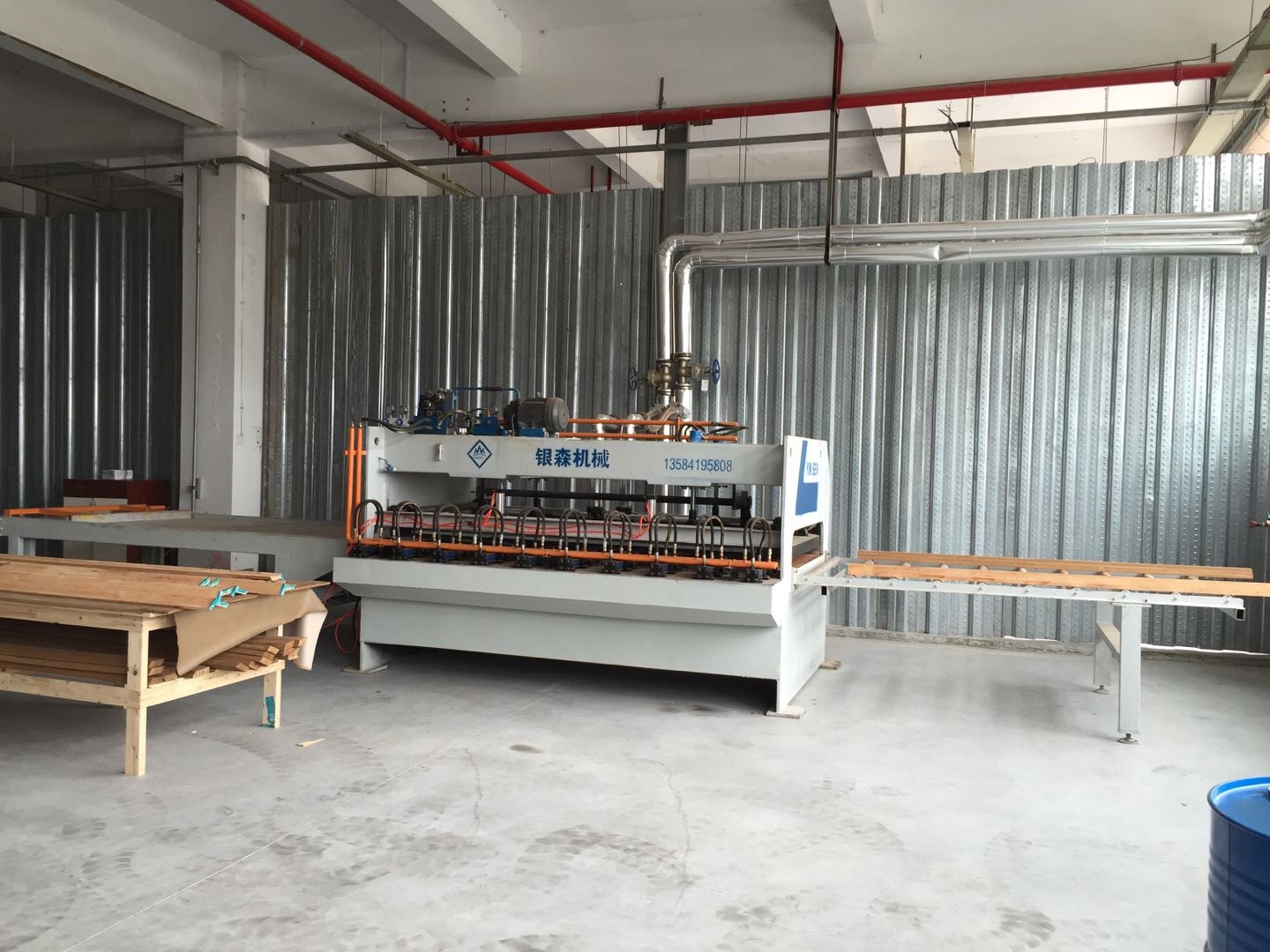

高頻拼板機也稱高周波拼板機
高頻拼板機由拼板機主機、高頻發生器、液壓站、送料機和出料臺以及控制系統等五部分組成。該機采用PLC進行控制，具有自動化程度高、操作簡便方便、勞動強度小,拼接周期短、節省人力等特點，是進行集成材和板材拼接、復合實木木封邊的理想設備。該拼板機拼接尺寸常規為1300*2500mm，厚度在視型號不同可拼60㎜以下或150mm以下。當用戶有特殊的要求時，事先聲明可進行量身定做的配置設計。設備采用高頻加熱，可使膠劑在很短的時間內快速固化。整個工作過程3-5分鐘左右。
